挙上用・うつ伏せ用固定具製品一覧

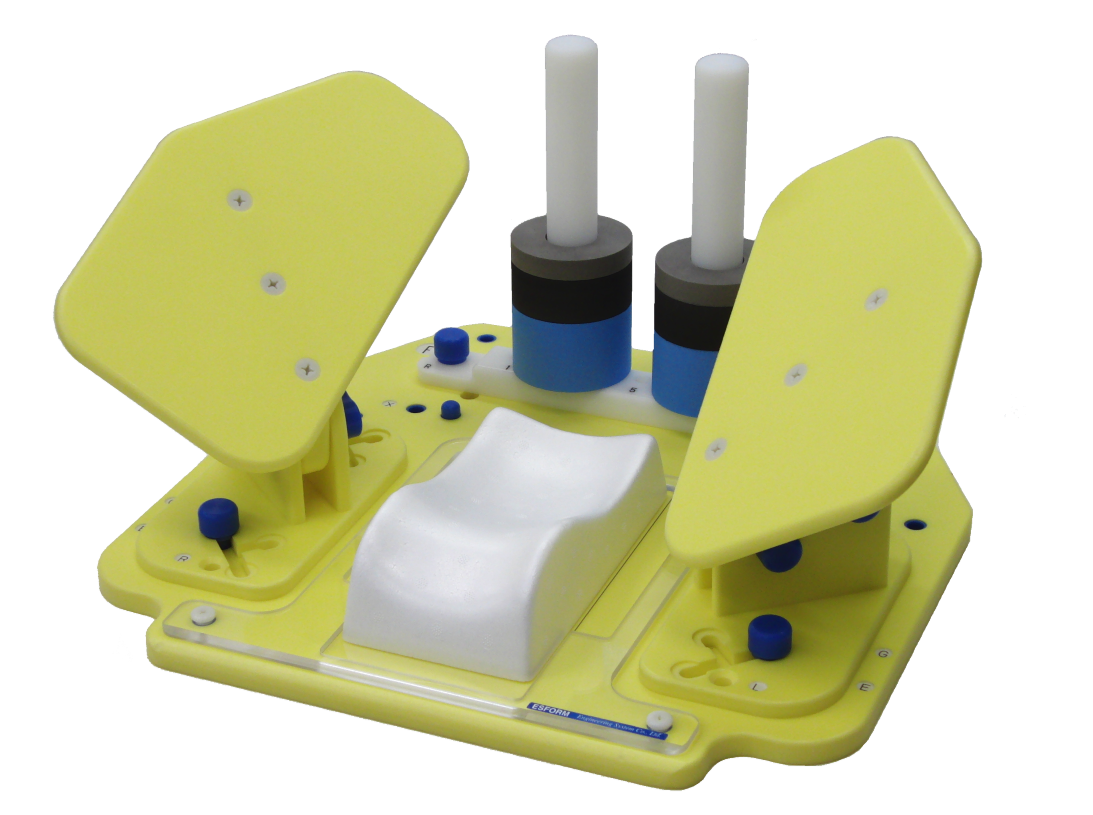

ウイングサポート ESF-WGS　

寸法 幅480mm、長さ450mm(ベースプレート)
高さ262mm(グリップ)
構造 ポリエチレン発泡体
重量 3.4kg
付属品 枕用プレート
診断用カップ枕 1個
発泡スチロール枕B 1個
製品詳細 スピーディかつ簡便に精度よく体位再現できます。
発泡材料で作られているのでX線の透過性に優れており、食道・肺野への照射にも適用できます。
MRIでも使用可能です。

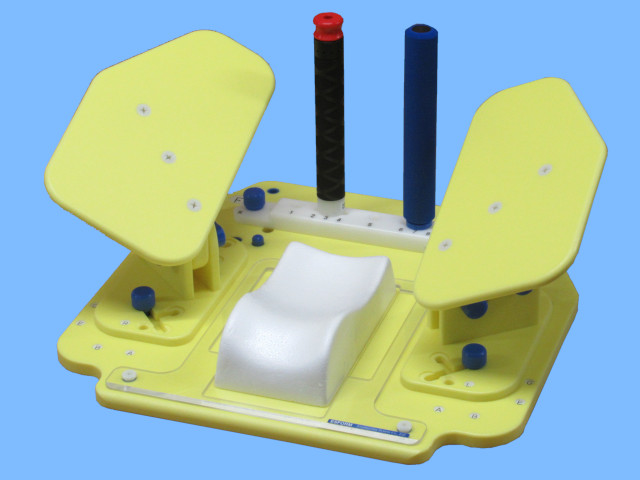

※通常のグリップの代わりに、グリップコール(別売)を取付けることができます。
グリップ型コールスイッチで、患者様の意思を音で知らせます。

ウイングサポート用　樹脂グリップ　ESF-WGG　New

寸法 φ30mm、把持部長さ220mm
材質 ポリエチレン
製品詳細 ウイングサポート用のオール樹脂製グリップです。
把持部が平滑表面のため、アルコール拭きなど清拭し易い仕様です。

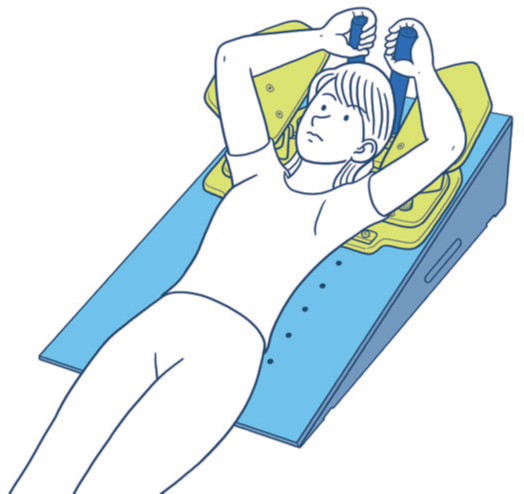

挙上姿勢用チルトベース ESF-WGT　　New

寸法 幅500mm、奥行1000mm、高さ185mm、角度10°
重量 3kg
材質 ポリプロピレン発泡体
製品詳細 各種挙上用固定具と併用し、上体を起こす方向に傾斜させた姿勢で保持できます。乳房が下垂することで鎖骨方向への移動が抑制され、安定した状態で適切な照射が可能です。
SGRTにおいても、カメラの視野欠損が生じにくくなるため、認識精度の向上に寄与します。DIBH照射の際にもご使用いただけます。
専用インデックスバーにより、各種固定具を位置決め設置可能です。

共同開発／京都大学医学部附属病院 放射線部

マンマ用固定プレート（カーボン製） ESF-17C

寸法 ベースプレート：幅455mm、長さ460mm
構造 カーボンサンドイッチ構造 (ベース)
樹脂 (アームホルダー)
製品詳細 乳房接線照射において、精度良く固定でき再現性に優れています。
アームホルダーとリストホルダーにより上肢を任意の角度に固定でき、患者の体位を安定させることができます。
ヘッドホルダーにより頭部の位置も調整が可能です。

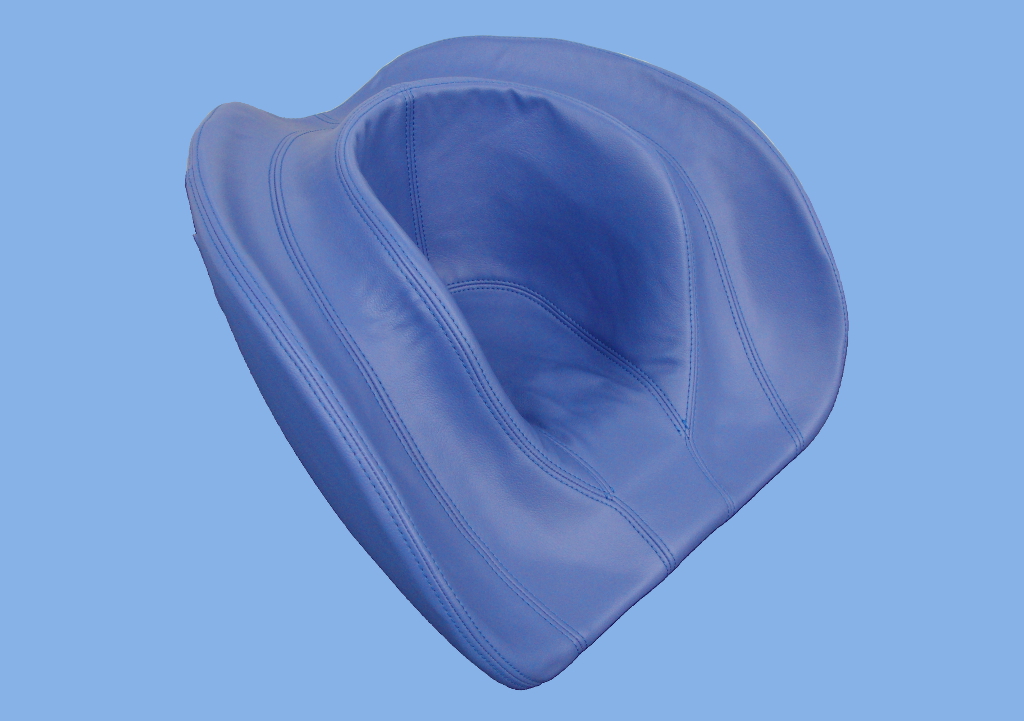

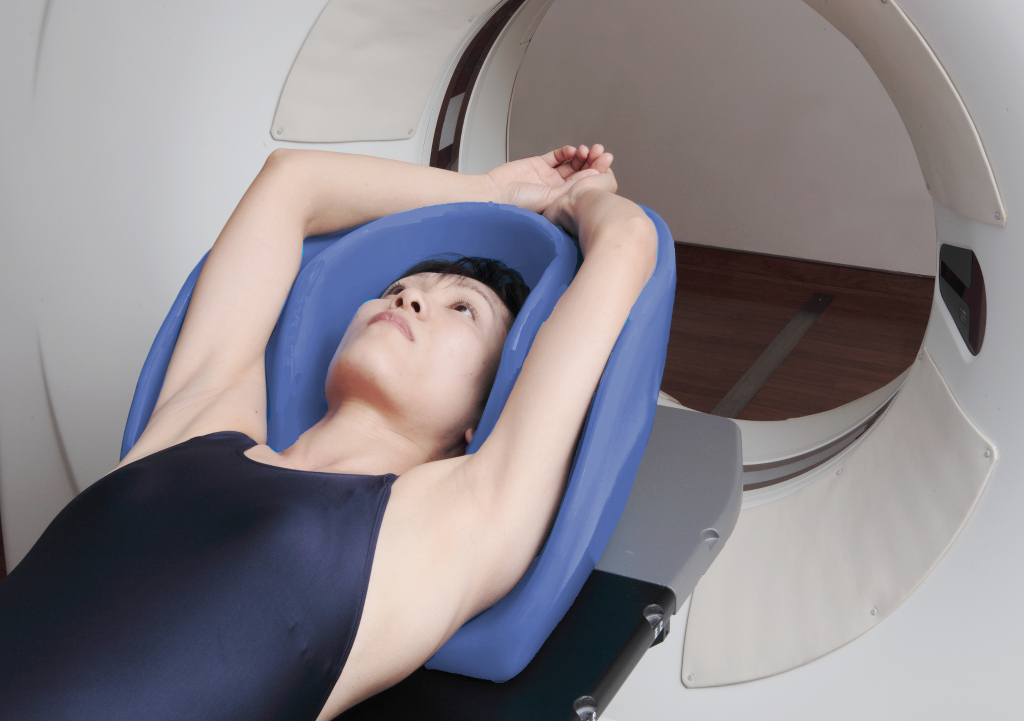

アームサポート（TW式） ESF-18　

寸法 幅450mm、奥行510mm、高さ260mm
主材 表面：合成皮革（防汚、耐次亜塩素酸、耐アルコール）
芯材：ピオセラン
重量 約1.3kg
製品詳細 軽量・コンパクトで簡単にセッティングできます。
どのメーカーのCT・MRIでもご使用いただけるよう寸法を配慮しました。
発泡体で作られているのでＸ線の透過性に優れ、食道・肺野への照射にも適用できます。

東京女子医科大学　臨床腫瘍部／共同開発

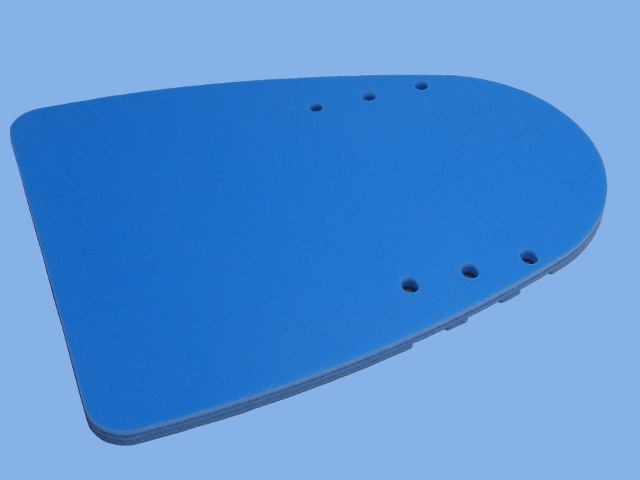

取付プレート(アームサポート用)　ESF-18TP

寸法 幅370mm、奥行470mm、厚さ15mm
主材 ポリプロピレン
重量 約480g
製品詳細 アームサポート(ESF-18)を治療天板等に直接位置決め可能なプレートです。
裏面にはインデックスバーが取付けられるように3箇所の切りかきを設けていますので、 設置、位置決めが容易です。
発泡材で作られており、軽量でX線の透過性にも優れます。

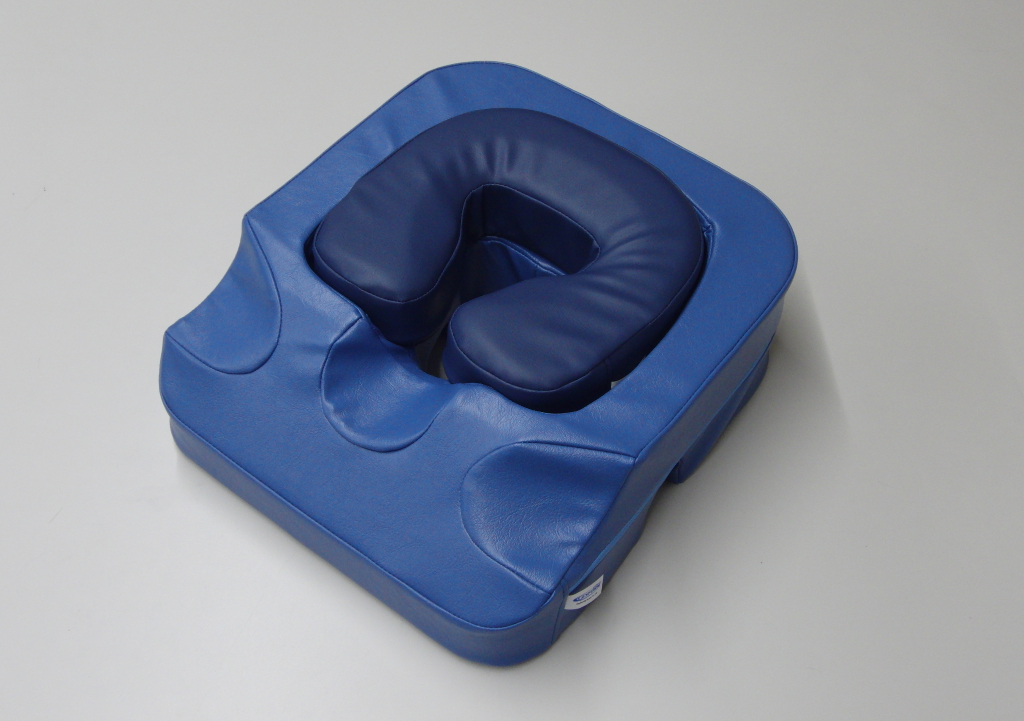

うつ伏せ用固定具 ESF-46　

寸法 幅350mm、長さ400mm、高さ150mm
ゲル枕材質 表面：合成皮革
芯材：エラストマゲル
枕ベース材質 表面：合成皮革
芯材：ポリスチレン、ポリエチレン
防汚、抗菌、耐次亜塩素酸、耐アルコール
製品詳細 挙上姿勢に適した形状で、簡単にセッティングできます。
長時間の施術でも患者への負担が少なく、嘔吐時にも気道を確保できます。
