吸引式固定バッグ 製品一覧

吸引式固定バッグ ESF-19

製品概要

スチロールビーズの入ったバッグから、吸引・加圧ポンプ（ESF-PUE）や吸引ポンプ（ESF-PUS / ESF-PUL）を使用して空気を抜くことで、患者様の型取りが容易にできます。繰り返し使えるので、環境に優しく経済的です。

構成図

固定バッグ断面図

製品一覧

標準タイプ

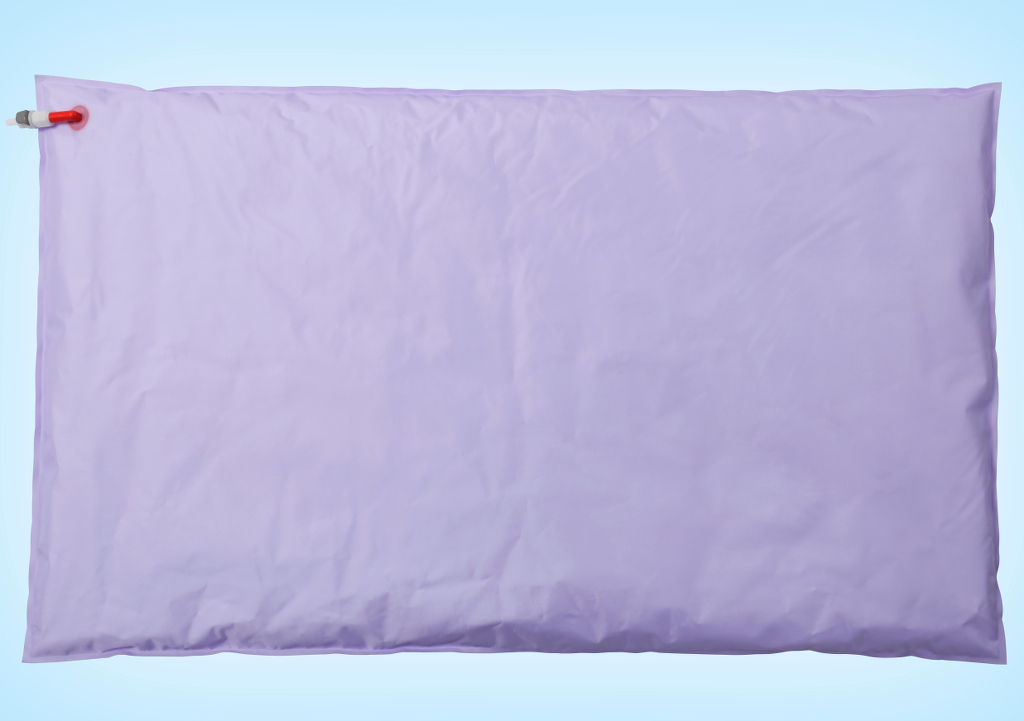

標準タイプ写真

型番 規格
ESF-19AN 200mm×350mm×30mm
ESF-19DN 600mm×1000mm×50mm
ESF-19EN 600mm×2000mm×50mm
ESF-19FN 600mm×600mm×50mm
ESF-19GN 600mm×1300mm×50mm
ESF-19HN 600mm×1500mm×50mm
ESF-19KN 600mm×1800mm×50mm

低収縮タイプ


標準よりも吸引時の収縮が少ないタイプです。

型番 規格
ESF-19SDN 600mm×1000mm×50mm
ESF-19SEN 600mm×2000mm×50mm
ESF-19SGN 600mm×1300mm×50mm
ESF-19SHN 600mm×1500mm×50mm

防汚低収縮タイプ


撥水生地により、汚れがつきにくいタイプです。

防汚タイプ写真

型番 規格
ESF-19SDR 600mm×1000mm×50mm
ESF-19SGR 600mm×1300mm×50mm
ESF-19SHR 600mm×1500mm×50mm

T字タイプ


頭部、頭頸部領域向けです。

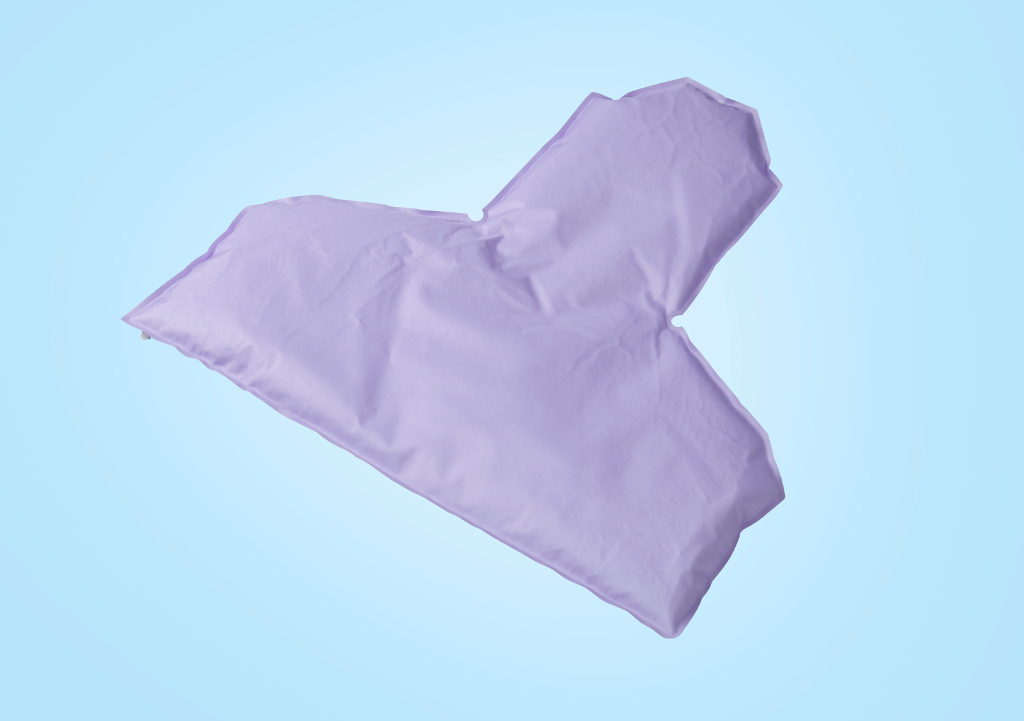

T字タイプ写真

型番 規格
ESF-19T1 650・250mm×610mm×35mm
ESF-19T2 650・250mm×1000mm×35mm
ESF-19T3 650・250mm×1300mm×35mm
ESF-19T5 500・180mm×600mm×35mm

T字低収縮タイプ


標準のT字タイプよりも吸引時の収縮が少ないタイプです。

型番 規格
ESF-19ST1 650・250mm×610mm×35mm
ESF-19ST2 650・250mm×1000mm×35mm
ESF-19ST3 650・250mm×1300mm×35mm
ESF-19ST5 500・180mm×600mm×30mm

頭部、頭頸部領域向けです。

ワイドタイプ


標準よりも幅が広いタイプです。

型番 規格
ESF-19WCN 800mm×600mm×50mm
ESF-19WDN 800mm×1000mm×50mm
ESF-19WGN 800mm×1300mm×50mm
ESF-19WHN 800mm×1500mm×50mm
ESF-19WEN 800mm×2000mm×50mm

吸引式固定バッグ 取扱説明書


取付プレート(吸引式固定バッグ用) ESF-19TD / ESF-19TT

取付プレート写真1

取付プレート写真2

寸法 450 x 80 x 5mm
主材 アクリル
重量 220g
製品詳細 吸引式固定バッグ(ESF-19)を治療天板等に直接位置決め可能なプレートです。
両面テープやマジックテープ等で貼り付けることで、インデックスバーを使用した位置決め固定が可能です。
ESF-19TD 2枚 / 1セット
ESF-19TT 10枚 / 1セット

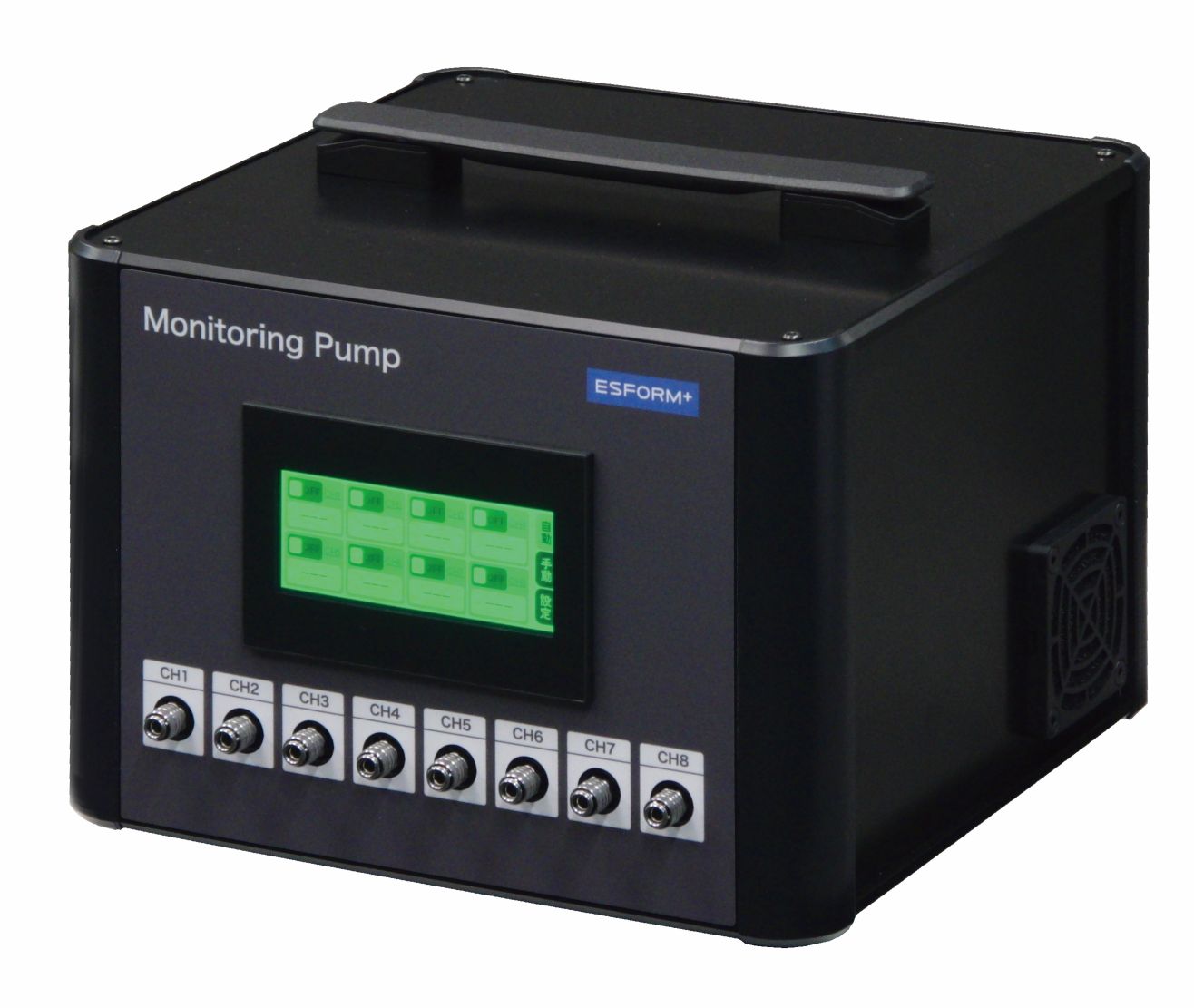

モニタリングポンプ ESF-LP

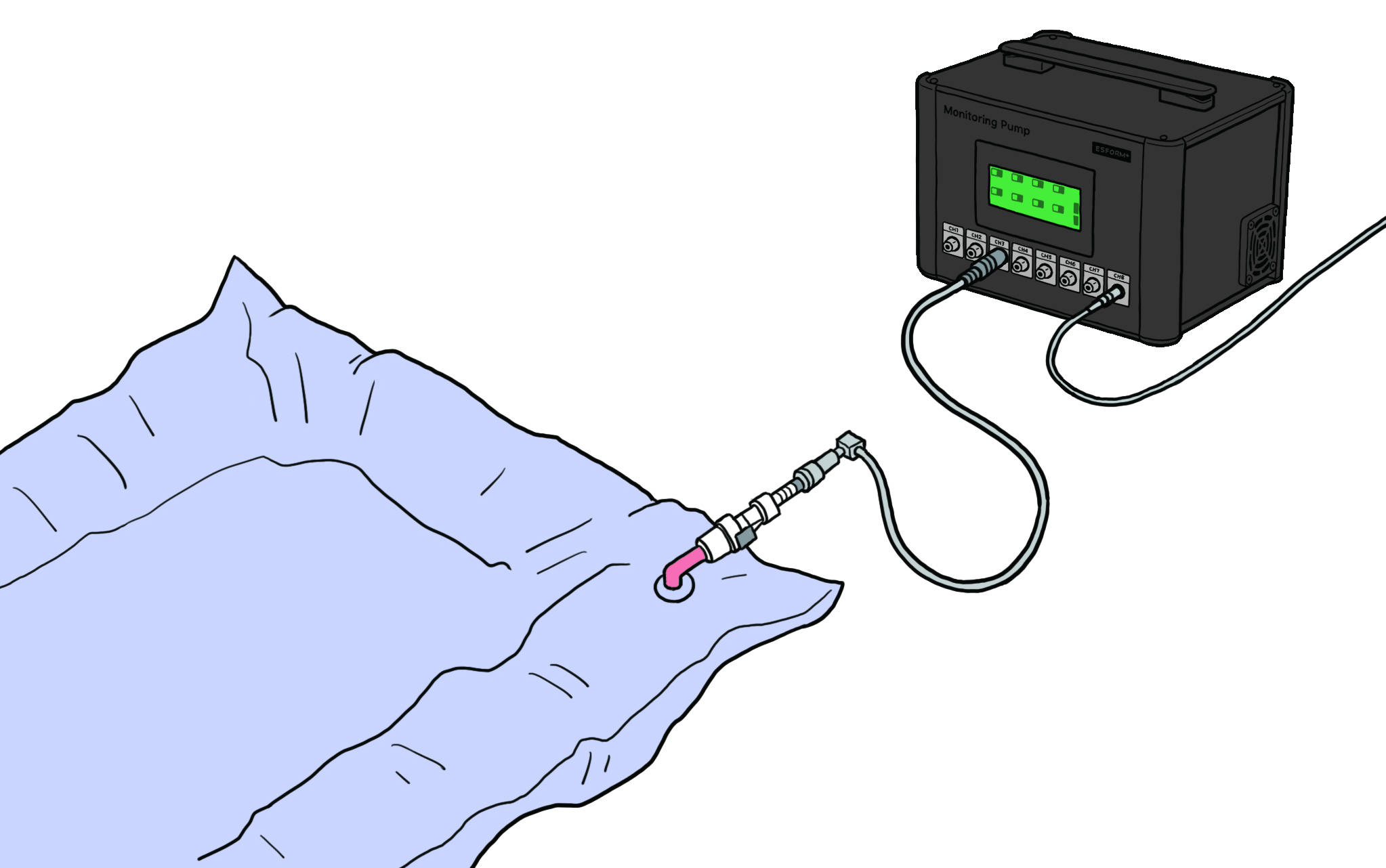

  • 接続イメージ

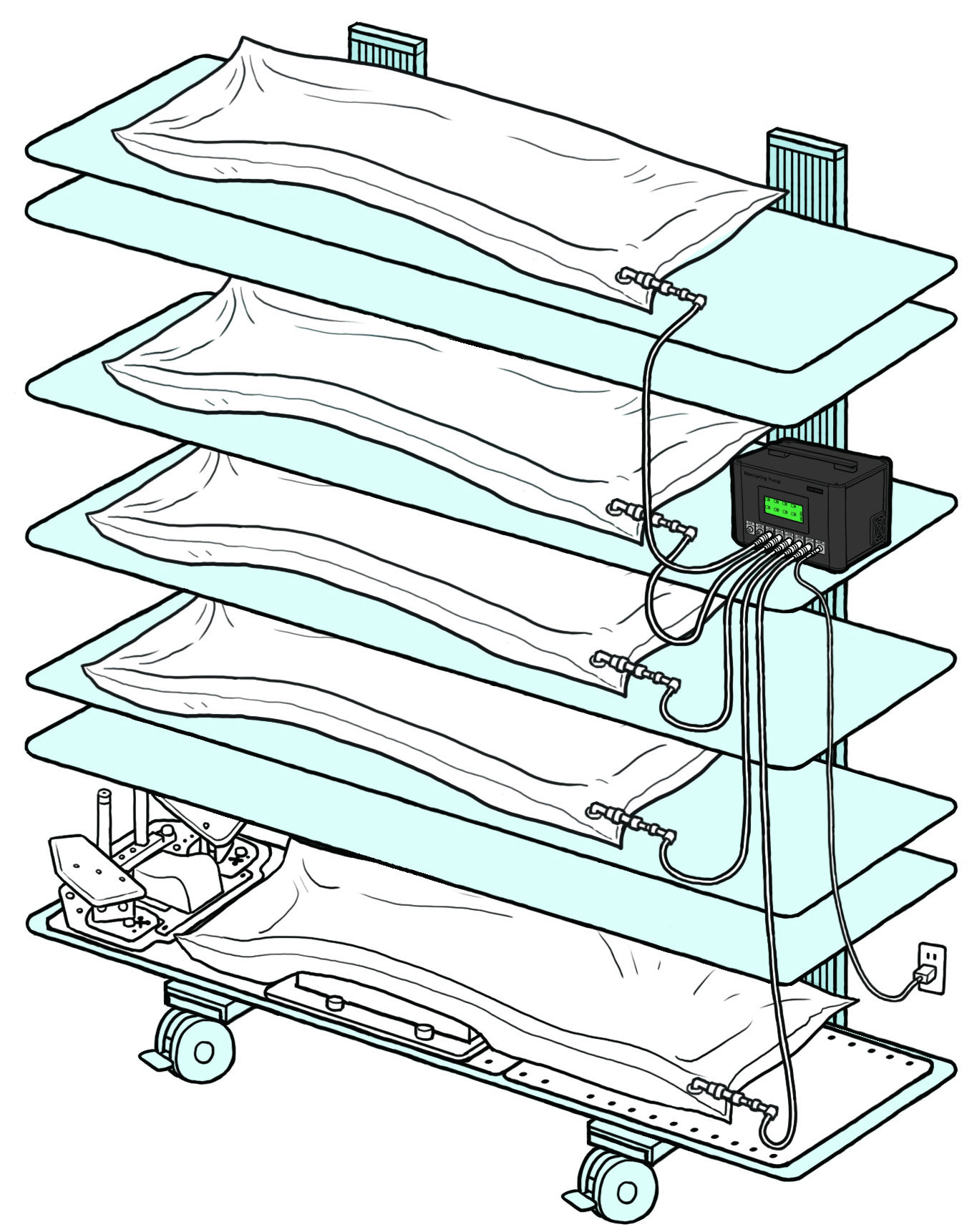

    • 使用イメージ
寸法 250 x 250 x 205mm
重量 5kg（本体）
電源 AC100V
製品詳細 吸引式固定バッグ(ESF-19)が適切な圧力値を維持しているかをモニターします。
吸引式固定具を用いた際の精度担保においては、治療期間中の継続的な圧力管理が重要です（※1）。
圧力センサー内臓のポンプにより、吸引式固定具（※2）を規定圧力範囲内に維持するよう自動吸引します。最大8チャンネル同時接続可能です。
構成品 本体1式、チューブ8本、
ACアダプター
  • ※1 公益財団法人がん研究会. 吸引式患者固定具リーク検出器、検出システム、及び検出方法, 特開2022-092179.
    ※2 本品は「エスフォーム吸引式固定バッグ」に適応しております。他社製品との組み合わせについては別途お問い合わせください。

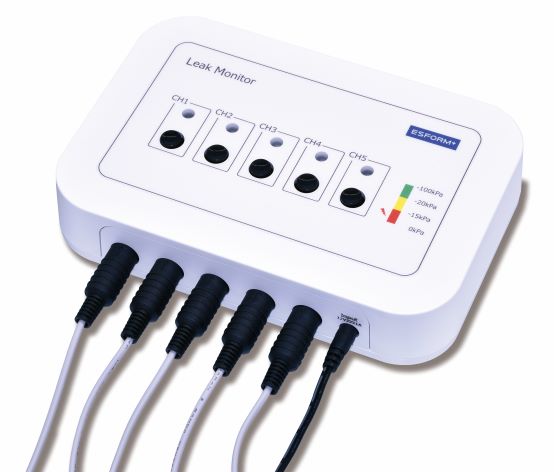

    • リークモニター ESF-LM

    • センサー

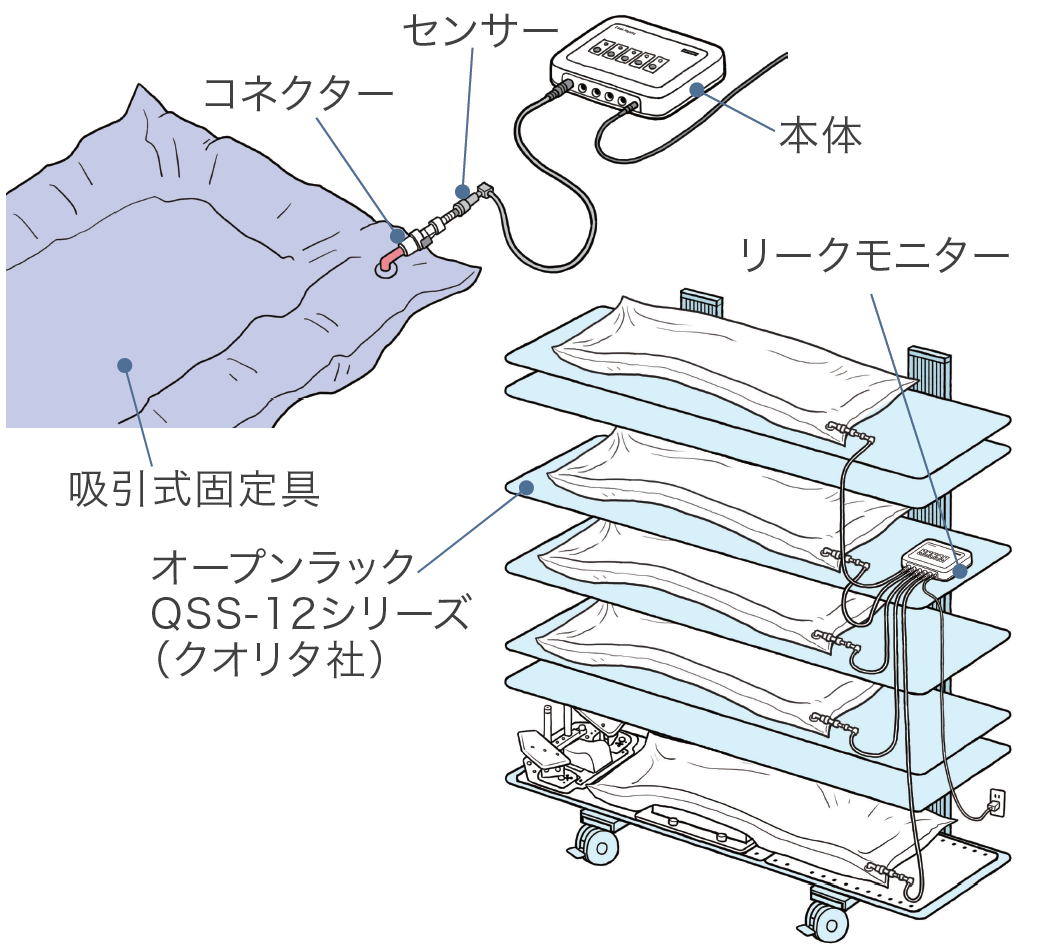

      • 使用イメージ
    寸法 200 x 135 x 42mm
    重量 0.4kg（本体）
    電源 AC100V
    製品詳細 吸引式固定バッグ(ESF-19)が適切な圧力値を維持しているかをモニターします。
    患者固定において、吸引式固定具の圧力管理は適切な治療を行ううえで重要です（※1）。
    付属のセンサーを吸引式固定具のコネクターに接続するだけで、圧力状態を確認できます（※2）
    最大5チャンネル同時接続可能で、接続中は圧力値を常にモニターし、異常がある場合はLED表示とブザーでお知らせします。
    構成品 本体1式、センサー5個、
    ACアダプター（DC12V/1A）
  • ※1 公益財団法人がん研究会. 吸引式患者固定具リーク検出器、検出システム、及び検出方法, 特開2022-092179.
    ※2 本品は「エスフォーム吸引式固定バッグ」に適応しております。他社製品との組み合わせについては別途お問い合わせください。


  • 本体とセンサーは個別でもご購入いただけます。（それぞれ単品では使用できません。）
    • ESF-LMH リークモニター本体ユニット

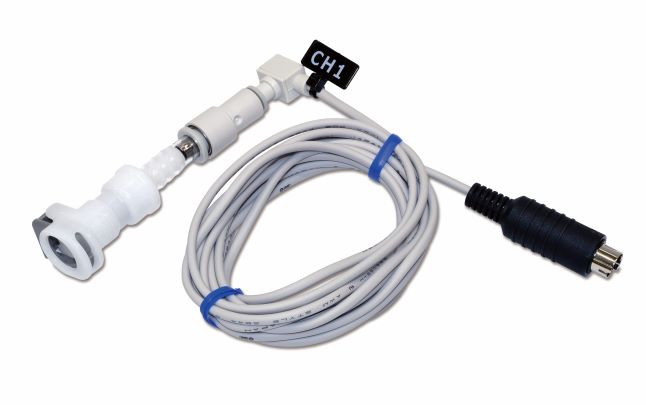

    ESF-LMS1 リークモニター用センサー

    吸引・加圧ポンプ ESF-PUE

    • フットスイッチ (型番:ESF-PUF) (オプション)
    寸法 200 x 150 x 100mm
    排気量 10L/min
    重量 2.2kg
    製品詳細 吸引式固定バッグ(ESF-19)用の小型ポンプです。
    吸引と加圧が手元のスイッチで切替えられ、固定バッグ成形時の調整が簡便に行なえます。
    フットスイッチ(型番:ESF-PUF)(オプション)を使用すると、足元で吸引・加圧操作が可能です。

    吸引ポンプ（小）ESF-PUS

    寸法 91 x 135 x 145mm
    排気量 3L/min
    重量 1.5kg

    吸引ポンプ（大）ESF-PUL

    寸法 177 x 241 x 204mm
    排気量 25L/min
    重量 6.3kg
